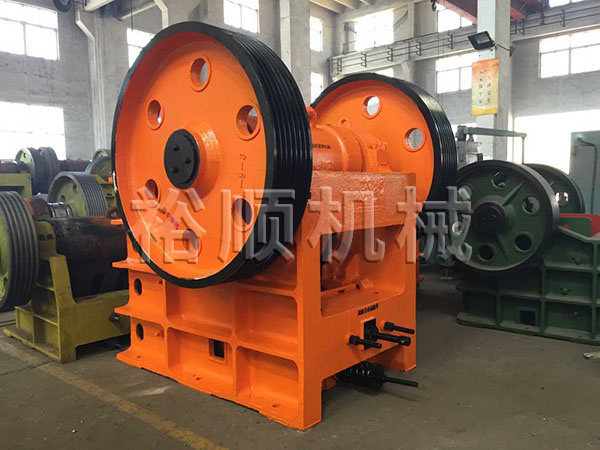

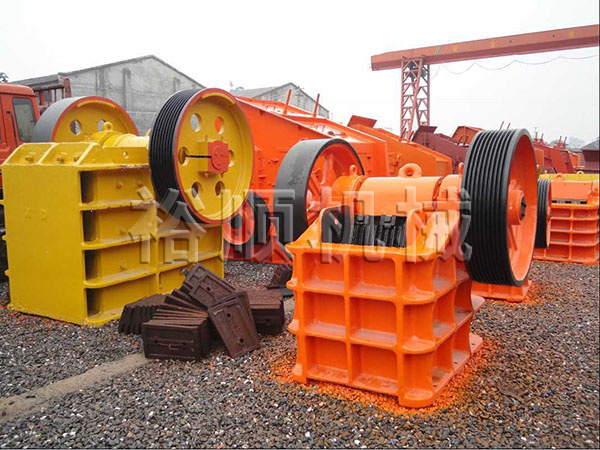

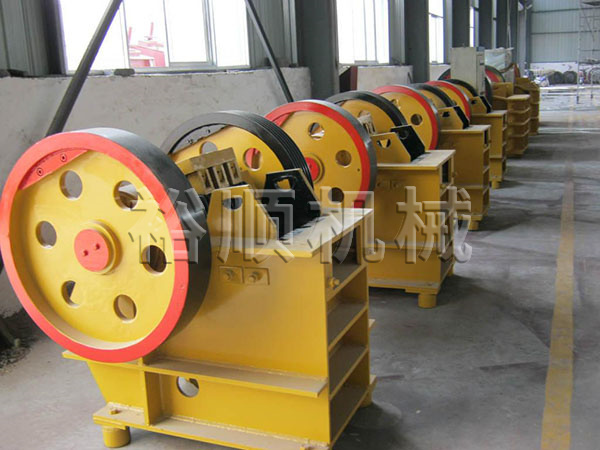

顎式破碎機
作者：裕順對輥破碎機 發布時間：2021-08-06 點擊量：1711
顎式破碎機俗稱顎破，又名老虎口。由動顎和靜顎兩塊顎板組成破碎腔，模擬動物的兩顎運動而完成物料破碎作業的破碎機。...
聯系客服 15517126188
顎式破碎機簡介：
顎式破碎機俗稱顎破，又名老虎口。由動顎和靜顎兩塊顎板組成破碎腔，模擬動物的兩顎運動而完成物料破碎作業的破碎機。廣泛運用于礦山冶煉、建材、公路、鐵路、水利和化工等行業中各種礦石與大塊物料的破碎。被破碎物料的抗壓強度為320Mpa。
顎式破碎機原理：
顎式破碎機的工作部分是兩塊顎板，一是固定顎板（定顎），垂直（或上端略外傾）固定在機體前壁上，另一是活動顎板（動顎），位置傾斜，與固定顎板形成上大下小的破碎腔（工作腔）。活動顎板對著固定顎板做周期性的往復運動，時而分開，時而靠近。分開時，物料進入破碎腔，成品從下部卸出；靠近時，使裝在兩塊顎板之間的物料受到擠壓，彎折和劈裂作用而破碎。
顎式破碎機特點：
1、噪音低，粉塵少，破碎比大，產品粒度均勻。
2、獨特顎頭結構，密封保證，延長軸承壽命。
3、結構簡單，工作可靠，運營費用低。
4、潤滑系統可靠，部件更換方便，設備維護保養簡單。
5、破碎腔深而且無死區，提高了進料能力與產量，其破碎比大，產品粒度均勻。
6、設備節能：單機節能，系統節能一倍以上。
7、鄂式破碎機裝有楔塊排料口調整裝置，該裝置比老式的墊片調整更簡單和快捷。
8、采用有限元分析技術，破碎機具有更高的強度。
9、鄂式破碎機都裝有較其它同樣規格破碎機更大更耐用的偏心軸軸承，其更高的承載能力和有效的迷宮密封使軸承使用壽命大大地延長。
10、獨特飛輪設計，有效減少震動，機器運轉更平穩。
顎式破碎機的組成部分：
顎式破碎機主要是有主要由固定體、轉動體、保險裝置、調整裝置等幾部分組成。
1、固定體：顎式破碎機固定體的主要部件是機架，機架的制造工藝有兩種：中碳鋼鑄造機架和中碳鋼鋼板焊接機架。焊接機架是在原鑄造機架的基礎上又增加了多條加強筋，并通過嚴格的質量控制和特定的工藝要求，達到與鑄造機架相同的使用效果。為了防止機架側壁的嚴重 磨損，在破碎腔左右側上裝有護板，可隨意更換。
2、 轉動體：由動顎、偏心軸、軸承、皮帶輪等幾部分組成，是顎式破碎機傳動和承受力的主要部分。
3、調整裝置：該裝置是用來調整排料口的大小尺寸，控制顎式破碎機出料粒度。我廠顎式破碎機調整機構有兩種形式：提長楔塊式和頂桿墊片式，調整方便靈活，能實現無級調整。
顎式破碎機技術參數：
| 型號 |
進料口尺寸 (mm) | 大進料(mm) |
排料口調節范圍 |
處理量 (t/h) |
功率 (kw) |
外形尺寸 (mm) |
| PE150×250 | 150×250 | 125 | 10-40 | 1-5 | 5.5 | 758*58*794 |
| PE250×450 | 250×450 | 210 | 20-60 | 5-20 | 15 | 1500*1400*900 |
| PE250×750 | 250×750 | 210 | 15-70 | 15-30 | 22 | 1400*1300*1350 |
| PE250×1000 | 250×1000 | 210 | 25-60 | 15-52 | 30 | 1600*2000*1500 |
| PE250×1200 | 250×1200 | 210 | 25-60 | 20-60 | 37 | 1900*2200*1500 |
| PE300×1300 | 300×1300 | 260 | 30-90 | 30-870 | 55 | 1800*2300*1700 |
| PE400×600 | 400×600 | 340 | 40-100 | 16-65 | 30 | 1700*1800*1600 |
| PE500×750 | 500×750 | 425 | 50-100 | 50-100 | 55 | 1890*1940*1870 |
| PE600×900 | 600×900 | 500 | 65-160 | 50-120 | 55-75 | 2395*1843*2230 |
| PE750×1060 | 750×1060 | 630 | 80-18 | 52-180 | 110-132 | 2775*2426*2840 |
| PE800×1060 | 800×1060 | 640 | 100-200 | 136-230 | 110-132 | 2500*2472*2810 |
| PE900×1200 | 900×1200 | 750 | 100-210 | 150-320 | 110-132 | 3335*3182*3430 |
| PE1000×1200 | 1000×1200 | 850 | 195-265 | 280-360 | 110-132 | 3435*3182*3430 |
| PE1200×1500 | 1200×1500 | 1020 | 150-300 | 400-800 | 160-180 | 4200*3732*4620 |
